3D изображение: SHZ 100 LCD в 3D
SHZ 100 LCD
Артикул: 231254
Накопительный водонагреватель STIEBEL ELTRON SHZ 100 LCD

SHZ 100 LCD

Временно нет на складе
Уточнить наличие или заказать
Добавить к заказу:

Водонагреватель Stiebel Eltron SHZ 100 LCD представляет собой удобное в использовании и экономичное устройство обеспечения нескольких водоразборных точек горячей водой. Прибор может использоваться в квартире, частном доме или в офисных зданиях. Модель способна нагревать и поддерживать с высокой точностью температуру воды в диапазоне от +20°C до +85°C и может запитываться от однофазной и трехфазной электросети. Водонагреватель оснащен ЖК-дисплеем и функциональным блоком управления. В агрегате реализованы автоматические режимы работы, функция ночного нагрева, а также предусмотрен вариант использования водонагревателя в качестве бойлера.

Водонагреватель Stiebel Eltron SHZ 100 LCD
Ключевые особенности
  • Раздача воды на несколько водоразборных точек.
  • Накопительный бак покрыт защитной эмалью.
  • Спиралевидный ТЭН обеспечивает быстрый нагрев воды.
  • Работа в режиме бойлера.
  • Питание от 220/380В.
  • Теплоизоляция бака толщиной 140 мм.
  • Электронное управление.
  • Информативный ЖК-дисплей с подсветкой.
  • Активный титановый анод не требует замены.
  • Регулировка температуры в диапазоне от +20°C до +85°C.
  • Три ECO-режима.
  • Защита от перегрева.
  • Защита от замерзания.
  • Защита от детей.
  • Работа по льготному тарифу (ночной режим).
  • Возможность установки водонагревателя в ванной комнате (IP25).
  • Нижняя подводка.
  • Сливной вентиль.
  • Встроенная группа безопасности.
  • Простой монтаж.
Принцип работы

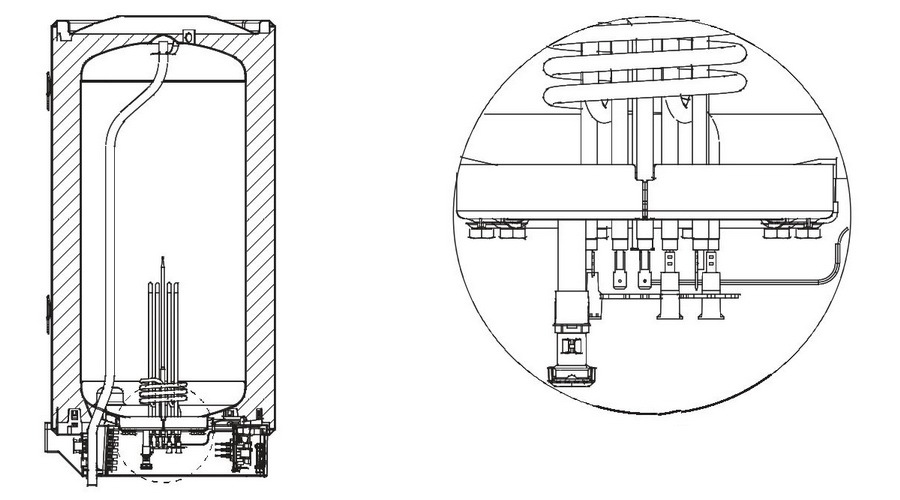

Основной элемент водонагревателя – это накопительный бак емкостью 100 литров, в который поступает вода из водопроводной магистрали и нагревается с помощью специального ТЭНа спиралевидной формы, после чего жидкость направляется в водоразборные точки при открытии потребителями кранов. Бак изготавливается из высококачественной двухмиллиметровой стали, которая покрывается специальной эмалью Anticor, предотвращающей окисление металла при взаимодействии с водой. Эмаль не проходит стандартную химическую обработку, а вместо нее применяется более эффективный метод, заключающийся в обстреле поверхности бака мелкими стальными шариками, что придает покрытию эластичность и стойкость к высоким температурам.

Для того, чтобы полностью исключить вероятность коррозии бака и нагревательного элемента, внутри бака установлен титановый анод, который является активным элементом и не требует замены в отличие от стандартного магниевого анода с ограниченным сроком службы. Однако стоит учитывать, что при отключенном питании анод не выполняет возложенные на него функции, поэтому при длительном неиспользовании оборудования лучше опорожнить бак через сливной штуцер.

В зависимости от нужд потребителя с помощью органов управления можно установить любую температуру нагрева в диапазоне от +20°C до +85°C. Установленное значение поддерживается с высокой точностью до 1 градуса. Для того, чтобы вода быстро не остывала, прибор оснащен эффективной теплоизоляцией, исключающей сильные теплопотери. Теплоизоляция выполнена из пенополиуретана и имеет толщину в 140 мм. Однако сам водонагреватель может применяться в качестве бойлера, т.е. он максимально быстро осуществляет нагрев воды до предельно допустимой температуры и не подогревает жидкость в дальнейшем. Такой вариант использования актуален для тех случаев, когда в месте использования оборудования действуют льготные тарифы на электроэнергию в зависимости от времени суток.

Для экономичности энергопотребления и водоразбора Stiebel Eltron SHZ 100 LCD имеет три ECO-режима работы. Первый направлен на наличие в баке максимального количества воды с температурой +60°C, второй обеспечивает экономичность расхода энергии, включая нагрев жидкости в том случае, когда наибольшая часть воды израсходована, а третий режим подстраивается под частоту и объемы потребления в зависимости от времени суток и дня недели.

Водонагреватель оснащен специальной защитой, которая выключает прибор при увеличении температуры выше максимально допустимого значения, предохраняя тем самым выход нагревательного элемента из строя. В модели имеется также защита от замерзания воды в баке. Она применяется в тех случаях, когда в помещении температура падает до отрицательных значений. Режим обеспечивает сохранность бака, но не предотвращает от замерзания воды в других элементах устройства. Именно поэтому противопоказан монтаж нагревателя в неотапливаемых помещениях. При снижении температур необходимо демонтировать SHZ 100 LCD, предварительно слив с него воду через специальный сливной вентиль.

Внешний вид

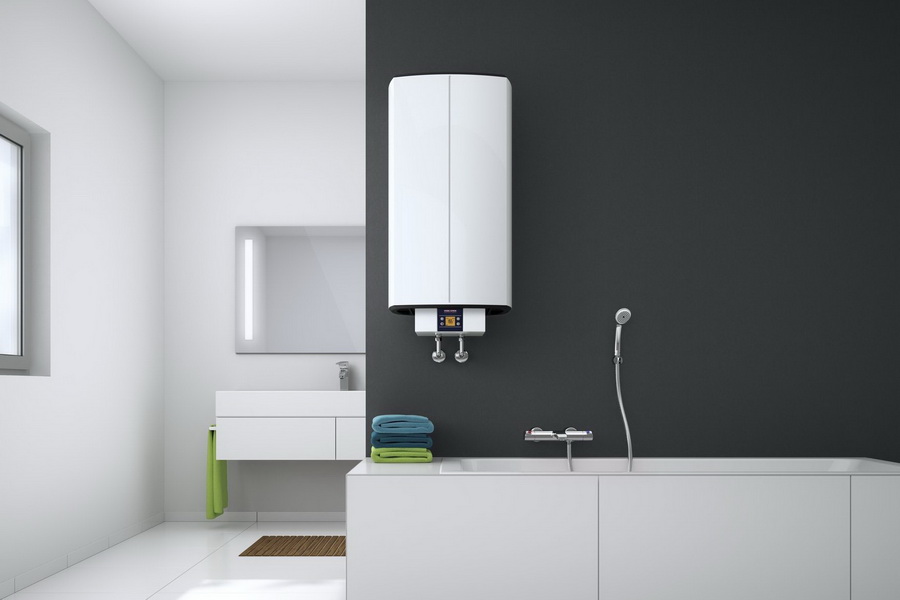

Водонагреватель Stiebel Eltron SHZ 100 LCD представляет собой белый корпус прямоугольной формы со скругленными углами. В его верхней и нижней частях интегрированы темные декоративные вставки, подчеркивающие изысканность дизайна прибора. Внизу вынесен блок из ЖК-дисплея с подсветкой и кнопками управления. Дисплей отображает текущее количество литров смешанной воды в баке, активные режимы работы, символ нагрева и другую информацию. Установка температурного режима и выбор одной из доступных программ осуществляется с помощью четырех кнопок, расположенных по разные стороны от дисплея.

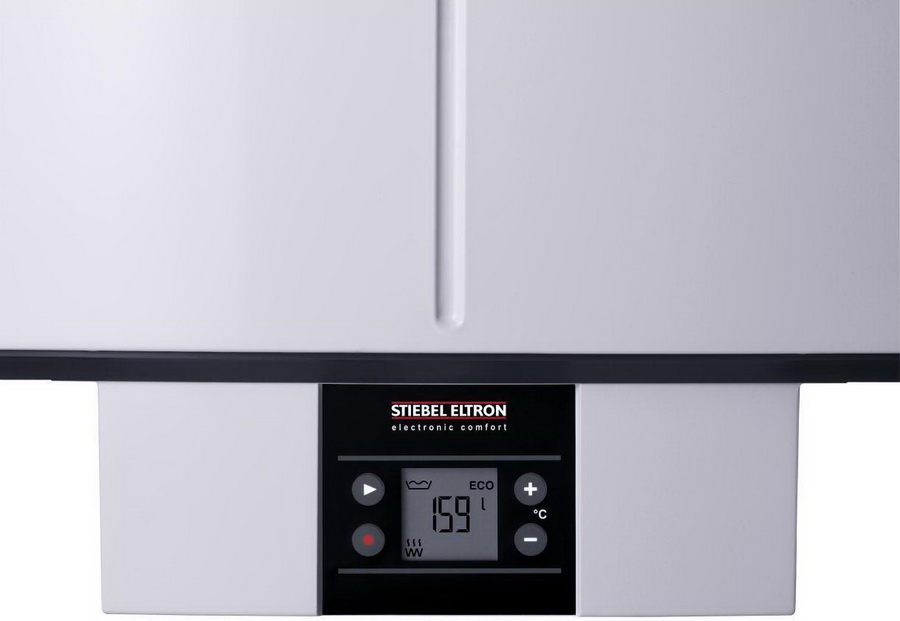

ЖК-дисплей и кнопки управления значительно упрощают процесс работы с нагревательным оборудованием. Блок управления состоит из четырех кнопок: входа в меню, быстрого нагрева и пары кнопок увеличения и уменьшения значений. Дисплей способен отображать текущую температуру в баке и установленный температурный режим, указывает количество воды и активацию одного из трех ECO-режимов. Специальный символ сигнализирует о наличии неисправностей в системе или о необходимости прохождения планового ТО. Также удобна система автоматического определения уровня образования накипи на защитном аноде, благодаря которой пользователю не приходится для контроля демонтировать фланец.

Остались вопросы?
Ознакомьтесь с:

Или позвоните нам, мы подскажем и поможем.

Настенное крепление

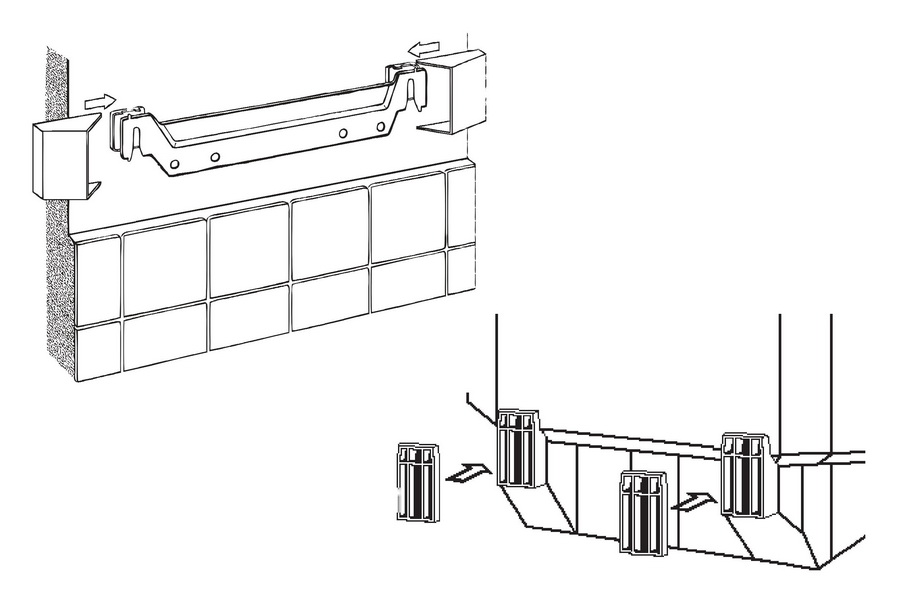

Водонагреватель Stiebel Eltron SHZ 100 LCD предназначен для настенного монтажа в вертикальном положении. Стена должна выдерживать большие нагрузки, связанные с весом прибора и воды, содержащейся в накопительном баке. Общая масса составляет более 140 кг. Подводка у навешиваемого устройства располагается внизу. Для простого монтажа в комплект поставки входит специальный кронштейн, который крепится к стене, а на него навешивается модель без применения инструмента.

При выборе места расположения стоит учитывать возможность беспрепятственного доступа к устройству и органам управления. Размещать водонагреватель разрешается только в отапливаемом помещении. Установка оборудования в ванной или душевой комнате разрешается в силу выполнения степени защиты прибора согласно индексу IP25, т.е. на корпус могут попадать прямые струи воды.

Подключение к электросети

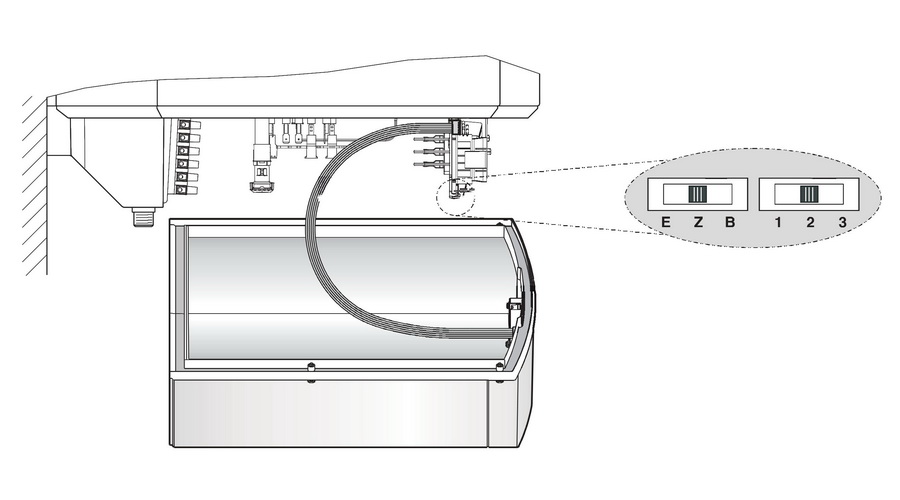

Водонагреватель работает от трехфазной сети, но имеет режимы работы в одноконтурной цепи от одной фазы. Чтобы выполнить правильное подключение, необходимо доверить работы по коммутированию устройства специалисту. Для подключения используются клеммные соединения. Обязательными условиями являются установка автоматического выключателя на 16А и заземление водонагревателя. Включать оборудование разрешается только при наполненном водой баке. Несоблюдение данного требования приведет к выходу из строя ТЭНа и других дорогостоящих узлов.

Подключение к водоснабжению

При подключении водонагревателя, его настройке перед вводом в эксплуатацию и во время первого использования требуется выполнить ряд требований, подробно изложенных в инструкции. Целесообразно доверить весь спектр работ по соединению прибора с водопроводом и точками водопотребления, а также дальнейшей юстировке модели квалифицированному специалисту.

Входной и выходной отверстия коммутируются с трубами через стандартные полудюймовые соединения. Перед входом устанавливается обратный клапан, входящий в группу безопасности. Он предотвращает утечку нагретой жидкости из бака в водопроводную магистраль. Предохранительный клапан обеспечивает поддержание безопасного уровня внутреннего давления в баке при нагреве жидкости путем сброса излишков воды через сливное отверстие. При монтаже требуется обеспечить свободный сток капель из слива в систему водоотведения.

В данном разделе представлены рекомендации и общие условия по подключению и монтажу оборудования. Перед осуществлением работ необходимо ознакомиться с инструкцией и изучить требования техники безопасности. Мы советуем доверять все работы по подключению и монтаж квалифицированным специалистам!

Полезная информация:

Позвоните нам, мы подскажем и поможем.

Серия
SHZ
Объем бака, л
100
Напряжение питания, В
Мощность, кВт
6
Мощность кВт, при 220 В
1 / 4
Мощность кВт, при 380 В
1 / 6
Установка
Подводка
Способ крепления
Внутреннее покрытие бака
Нагревательный элемент
Покрытие нагревательного элемента
Регулятор температуры
Мин. температура нагрева воды, °C
20
Макс. температура нагрева воды, °C
85
Время нагрева с 15 до 65 °C, часов
1.2
Макс. расход воды, л/мин
18
Управление
Способ подачи воды
Защитный анод
Материал анода
Ускоренный нагрев
Функция предотвращения замерзания
Ограничитель температуры нагрева
Предохранительный клапан
Группа безопасности в комплекте
Совместимая группа безопасности
KV 30 / KV 40 / SRT 2
Термометр
Дисплей
Индикация нагрева
Индикация включения
Самодиагностика
Функция ночной нагрев
Подводка (дюймов)
1/2
Максимальное давление воды, атм
6
Минимальное давление воды, атм
1
Класс защиты, IP
25
Класс энергоэффективности
C
Ширина, мм
510
Глубина, мм
510
Вес, кг
Высота, мм
Гарантия, лет
5
Высота упаковки, мм
1100
Ширина упаковки, мм
540
Глубина упаковки, мм
580
Объем упаковки, м3
0.335502
Вес с упаковкой (брутто), кг
43.5
Расчет времени нагрева воды в накопительном водонагревателе

Введите:

Результат:

Время нагрева: 0
Примерный объем потребляемой воды
Количество человек Объем бака водонагревателя, л
Мойка Душ Мойка + душ Мойка + душ + ванна
1 10 30 50 100
2 15 50 80 120
3 20 80 100 150
4 30 100 120 200
5-6 30 120 150 300
7-8 50 150 200 300
Рекомендуемое сечение электрического кабеля
Медный, трехжильный кабель (220 Вольт)
Мощность, кВт 1 2 3 3.5 4 6 8 12
Сила тока, А 4.5 9.1 13.6 15.9 18.2 27.3 36.4 54.5
Сечение жилы кабеля, мм² 1 1 1.5 2.5 2.5 4 6 10
Максимальная длина, метров 35 17 17 25 22 23 27 30
Медный, четырех или пятижильный кабель (380 Вольт)
Мощность, кВт 6 13 15 18 21 24 27 35
Сила тока, А 9.1 19.5 22.8 27.3 31.9 36.5 41 53.2
Сечение жилы кабеля, мм² 1.5 4 4 4 6 6 8 8
Максимальная длина, метров 50 52 48 40 51 45 53 41
Расшифровка классов защиты IP
Первая цифра кода (значение) IP
Значение Защита от предметов с диаметром (мм) Пояснение
0 - Защита отсутствует
1 Более 50 Отсутствие защиты от сознательного контакта, защита от тел с большой поверхностью
2 Более 12,5 Защита от пальцев и подобных объектов
3 Более 2,5 Защита от попадания кабелей, инструмента и т.д.
4 Более 1 Защита от проводов, крепежа и других схожих объектов
5 Пылезащищенное Защита от внешних контактов. Допускается проникание небольшого количества пыли, не влияющего на работоспособность.
6 Пыленепроницаемое Защита от внешних контактов и попадания пыли.
Вторая цифра кода (значение) IP
Значение Защищает от Пояснение
0 - Защита отсутствует
1 Вертикальное падение капель Падение воды вертикально не влияет на работу оборудования
2 Вертикальное падение капель под углом 15° Падение воды вертикально под углом до 15° не влияет на работу оборудования
3 Падение брызг Защита от дождя при падении воды вертикально под углом до 60° не влияет на работу оборудования
4 Брызги по любой траектории Попадание брызг под любым углом не влияет на работу оборудования
5 Струи воды Попадание струй воды под любым углом не влияет на работу оборудования
6 Сильные струи воды Попадание сильных струй воды под любым углом не влияет на работу оборудования
***Если нет цифры указывающей значение от попадания предметов, вместо неё используется «X», например – IP X4.

В этом разделе указаны теоретические (примерные) расчётные данные, реальные показатели или параметры устройств и оборудования могут отличаться в различных условиях эксплуатации. Для получения более точной информации необходимо воспользоваться консультацией специалиста.
