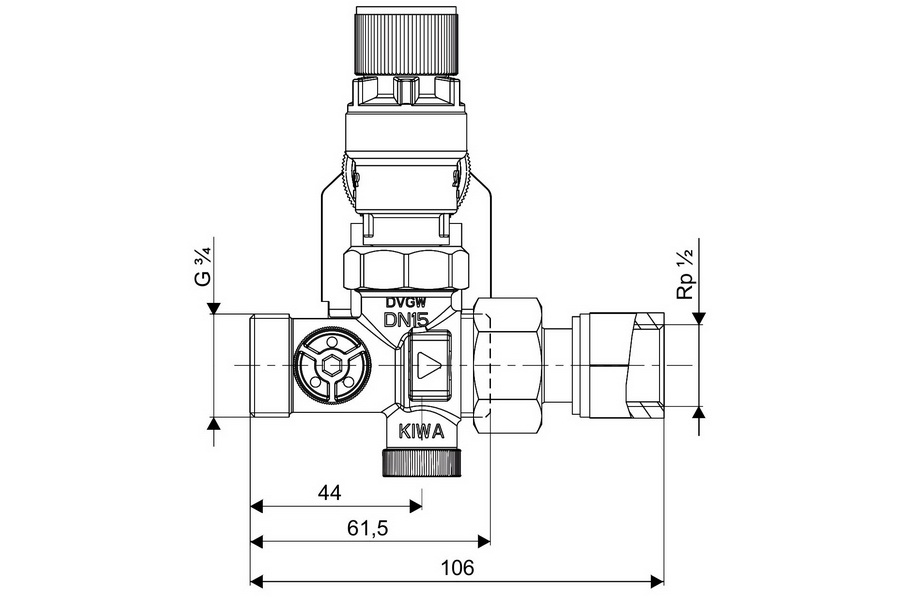

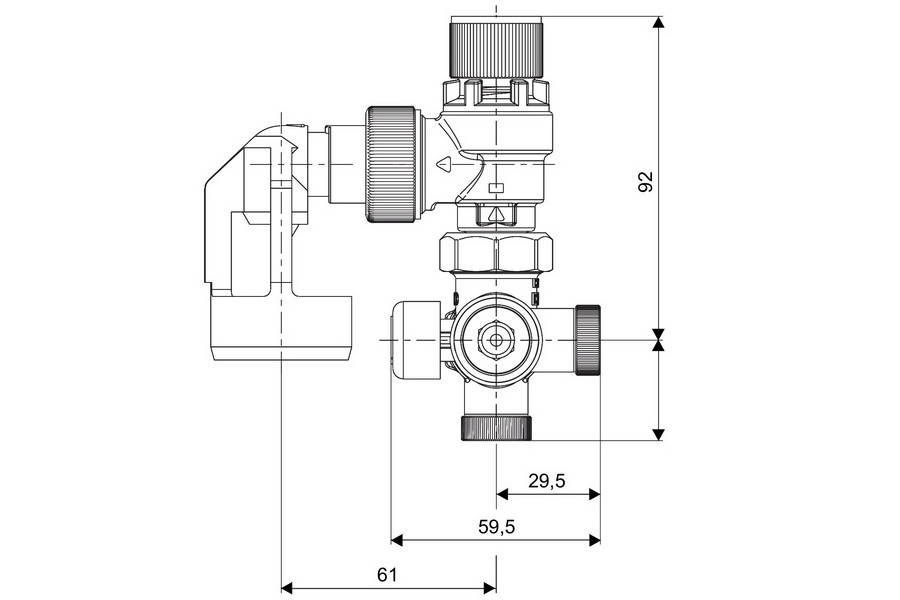

Группа безопасности Stiebel Eltron SRT 2 служит для поддержания рабочего давления в накопительных баках напорных водонагревателей, составляющего 4,8 атмосфер. Изделие выполнено из латуни и высококачественного пластика. Группа безопасности включает в себя обратный клапан, конструкцию для сброса воды в воронку, соединяемую с водоотводной системой, запорного крана и штуцера для подключения измерительного прибора в целях проверки давления в системе водоснабжения. SRT 2 оснащен специальными штуцерами, использующимися для подключения измерительной аппаратуры для контроля параметров.
Обратный клапан группы безопасности играет роль предохранителя между водопроводной магистралью и накопительным баком. Клапан не допускает повышения давления в водонагревателе при увеличении давления воды в водопроводе, а также преграждает обратное движение жидкости из бака в водопроводную магистраль.
При наполнении бака ТЭН начинает нагревать воду, в результате чего жидкость при увеличении температуры расширяется, а также увеличивается давление. Это чревато выходом из строя накопительного бака. Чтобы избежать такой ситуации, в группу безопасности SRT 2 входит система для сброса излишков жидкости с систему водоотвода, что обеспечивает стравливание давления и поддержания бака в рабочем состоянии. Сброс происходит в том случае, когда давление внутри бака превышает значение в 4,8 атмосфер.
Запорный кран, встроенный в группу безопасности, перекрывает при необходимости подачу холодной воды. Это нужно в тех случаях, когда водонагреватель требуется отключить и демонтировать для прохождения обслуживания. Также краном перекрывается вода при длительном неиспользовании водонагревателя. Регулировать скорость потока воды с помощью запорного крана запрещено.
Или позвоните нам, мы подскажем и поможем.

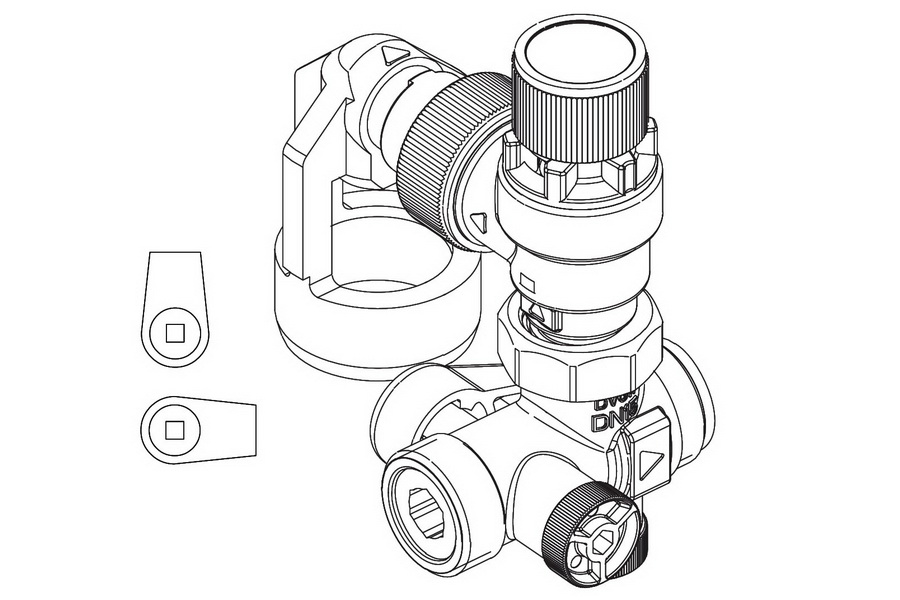

Монтаж группы безопасности Stiebel Eltron SRT 2 следует выполнять квалифицированным специалистом с учетом всех требований, изложенных в инструкции. Защитную группу SRT 2 можно назвать универсальным устройством, поскольку благодаря особой конструкции изделия возможна врезка в вертикально или горизонтально идущие трубы, а также монтаж в углу. При коммутации с водопроводной магистралью, водонагревателем и системой водоотведения стоит подбирать такое месторасположение, которое обеспечит быстрый и свободный доступ к элементам группы безопасности.
В данном разделе представлены рекомендации и общие условия по подключению и монтажу оборудования. Перед осуществлением работ необходимо ознакомиться с инструкцией и изучить требования техники безопасности. Мы советуем доверять все работы по подключению и монтаж квалифицированным специалистам!
Позвоните нам, мы подскажем и поможем.
Введите:
Результат:
| Количество человек | Объем бака водонагревателя, л | |||
|---|---|---|---|---|
| Мойка | Душ | Мойка + душ | Мойка + душ + ванна | |
| 1 | 10 | 30 | 50 | 100 |
| 2 | 15 | 50 | 80 | 120 |
| 3 | 20 | 80 | 100 | 150 |
| 4 | 30 | 100 | 120 | 200 |
| 5-6 | 30 | 120 | 150 | 300 |
| 7-8 | 50 | 150 | 200 | 300 |
| Мощность, кВт | 1 | 2 | 3 | 3.5 | 4 | 6 | 8 | 12 |
|---|---|---|---|---|---|---|---|---|
| Сила тока, А | 4.5 | 9.1 | 13.6 | 15.9 | 18.2 | 27.3 | 36.4 | 54.5 |
| Сечение жилы кабеля, мм² | 1 | 1 | 1.5 | 2.5 | 2.5 | 4 | 6 | 10 |
| Максимальная длина, метров | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
| Мощность, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
|---|---|---|---|---|---|---|---|---|
| Сила тока, А | 9.1 | 19.5 | 22.8 | 27.3 | 31.9 | 36.5 | 41 | 53.2 |
| Сечение жилы кабеля, мм² | 1.5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
| Максимальная длина, метров | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
| Значение | Защита от предметов с диаметром (мм) | Пояснение |
|---|---|---|
| 0 | - | Защита отсутствует |
| 1 | Более 50 | Отсутствие защиты от сознательного контакта, защита от тел с большой поверхностью |
| 2 | Более 12,5 | Защита от пальцев и подобных объектов |
| 3 | Более 2,5 | Защита от попадания кабелей, инструмента и т.д. |
| 4 | Более 1 | Защита от проводов, крепежа и других схожих объектов |
| 5 | Пылезащищенное | Защита от внешних контактов. Допускается проникание небольшого количества пыли, не влияющего на работоспособность. |
| 6 | Пыленепроницаемое | Защита от внешних контактов и попадания пыли. |
| Значение | Защищает от | Пояснение |
|---|---|---|
| 0 | - | Защита отсутствует |
| 1 | Вертикальное падение капель | Падение воды вертикально не влияет на работу оборудования |
| 2 | Вертикальное падение капель под углом 15° | Падение воды вертикально под углом до 15° не влияет на работу оборудования |
| 3 | Падение брызг | Защита от дождя при падении воды вертикально под углом до 60° не влияет на работу оборудования |
| 4 | Брызги по любой траектории | Попадание брызг под любым углом не влияет на работу оборудования |
| 5 | Струи воды | Попадание струй воды под любым углом не влияет на работу оборудования |
| 6 | Сильные струи воды | Попадание сильных струй воды под любым углом не влияет на работу оборудования |
В этом разделе указаны теоретические (примерные) расчётные данные, реальные показатели или параметры устройств и оборудования могут отличаться в различных условиях эксплуатации. Для получения более точной информации необходимо воспользоваться консультацией специалиста.
